福建贤辰研究高比能磷酸铁锂电池电解液浸润性能改善技术

研究背景

高密度磷酸铁锂电池在新能源领域被普遍应用。然而，电池内部的电解液渗透效果不尽如人意，这直接影响了电池的容量、效率和循环寿命。鉴于此，提升电解液的渗透效果变得极其重要，这不仅关系到电池性能的增强，还与新能源行业的进步密切相关。因此，对工艺参数和电解液配方体系进行深入研究显得尤为迫切。

溶剂体系优化

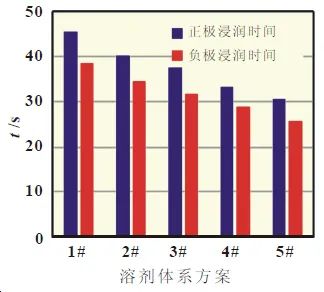

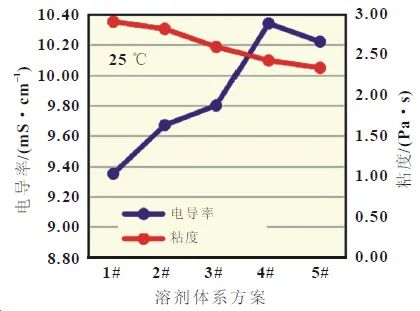

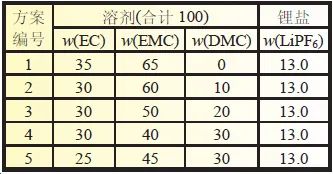

电解液的粘稠度和渗透性很大程度上取决于溶剂的类型。若减少粘度较高的EC成分比例，相应增加粘度较低的DMC成分比例，能有效降低电解液的粘稠度。这样的调整有利于电解液在正负极间的渗透。实验显示，方案4，即2.1部分提到的方案，是在综合考虑后得出的最佳方案。此方案中，恰当的溶剂比例可提升电解液的渗透能力，进而为电池性能的提升奠定了稳固的基础。

电解质盐含量确定

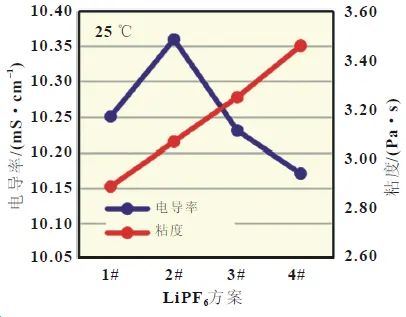

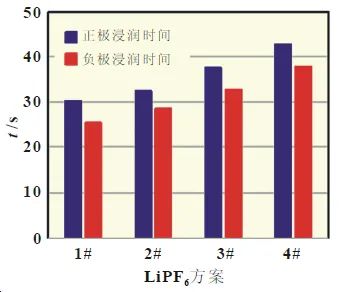

LiPF6电解质盐的用量至关重要。实验中需精确控制其比例，以确保找到最佳数值，并确保电池的电化学性能不受影响。此外，还需关注电解液的粘度。LiPF6的浓度变化会影响电解液的粘度和润湿性。适宜的浓度不仅能提升润湿性，还能保持电池的电导率及其他性能的稳定性。

添加剂作用研究

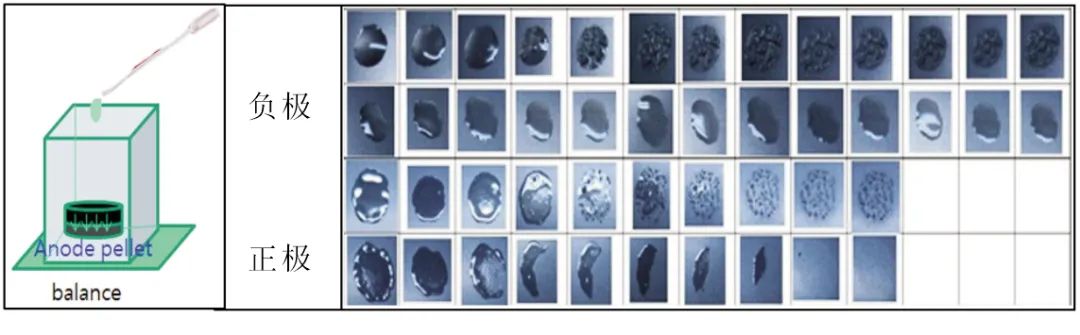

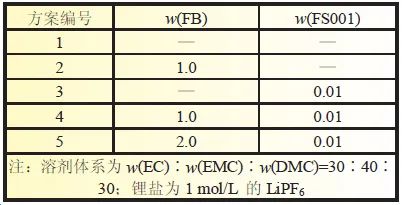

适量添加的成分对电解液性能有显著增强。我们针对FB和FS001这两种添加剂，进行了四种不同配比的实验，并将结果与标准配方进行了比较。通过精确调整添加剂的配比，我们不仅保持了电池的导电性和电化学性能，还提高了电解液的渗透能力。这些不同比例的实验，其效果各有不同。

配方优化方案设计

经过对溶剂系统、锂盐及添加剂的渗透特性进行详尽分析，我们制定了电解液配方的改进策略。在实验对比中，方案一的基础电解液渗透效果不理想，负极片存在较多问题。实际测试结果显示，其容量及库仑效率较低，交流阻抗较高，厚度过大，循环稳定性较差。其他方案逐步对溶剂体系进行了优化，同时加入了浸润性添加剂的混合物，从而使得性能得到了持续的提升。

最终方案优势

选取特定的电解液配比，溶剂部分按25%的EC、45%的EMC和30%的DMC比例配置。在这个配比里，LiPF6的浓度被定为每升1摩尔。另外，加入2%的浸润剂FB，0.01%的FS001，以及1%的成膜剂VC。这种电解液在磷酸铁锂电池的高能量密度应用上表现出色，它的渗透力很强，电化学性能也十分突出，为电池的实际使用打下了稳固的物质基础。

这项技术能否让电解液渗透力更强，在更多电池种类中得到应用，您怎么看？您可以点个赞，转发这篇文章，并发表您的看法，我们一起来聊聊这个话题。
